Artikel auf Grundrissen platzieren

Das Platzieren von Artikeln verbindet Ihre Spezifikationsdokumente mit physischen Orten auf dem Plan.

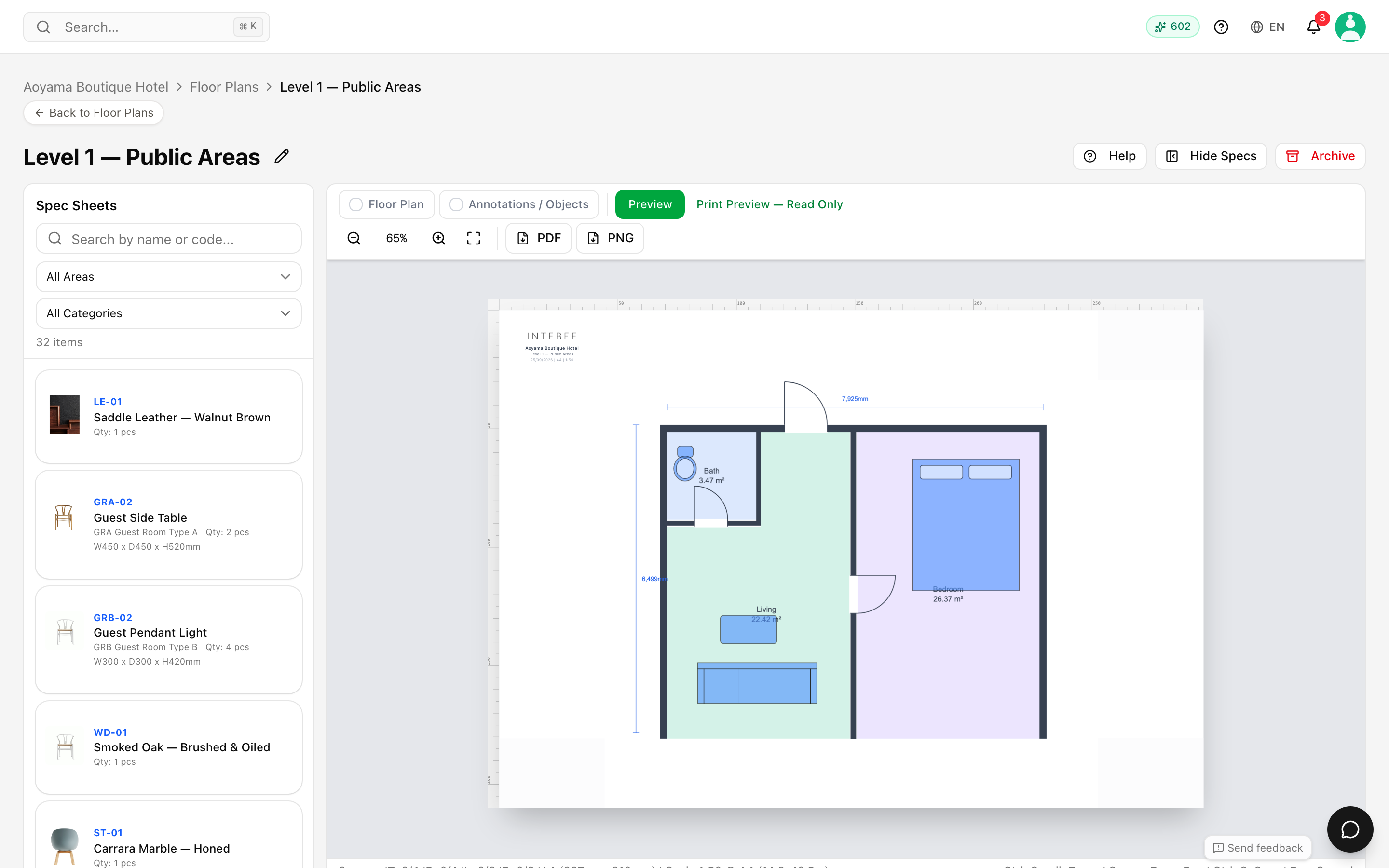

Der Rahmen und seine Zonen

Ein Grundrissblatt hat in der Mitte die Zeichnung und darum einen Rahmen, der in vier Zonen aufgeteilt ist — Oben, Unten, Links und Rechts. Die Karten der Spezifikationsblätter gehen in diese Zonen, die Mitte bleibt allein der Zeichnung.

Jede Zone hält eine feste Zahl gleich großer Slots. Das Popover Rahmen zeigt die Anzahl für das aktuelle Blatt (Oben/Unten: n Slots | Links/Rechts: n Slots) und lässt Sie die Zonen mit den Schiebereglern Seitlicher Spez-Rahmen und Spez-Rahmen oben/unten in der Größe ändern.

Die Slots werden entlang der Zeichenfläche gezählt, nicht entlang des Rahmens — ein breiterer Rahmen liefert also weniger Slots, nicht mehr: Ein breiterer Seitlicher Spez-Rahmen verschmälert die Zeichnung und verkürzt damit die Reihen oben und unten, ein höherer Spez-Rahmen oben/unten verkürzt die Spalten links und rechts. Die Karten selbst haben eine feste Größe — die Schieberegler haben ein Minimum, das verhindert, dass eine Karte überläuft.

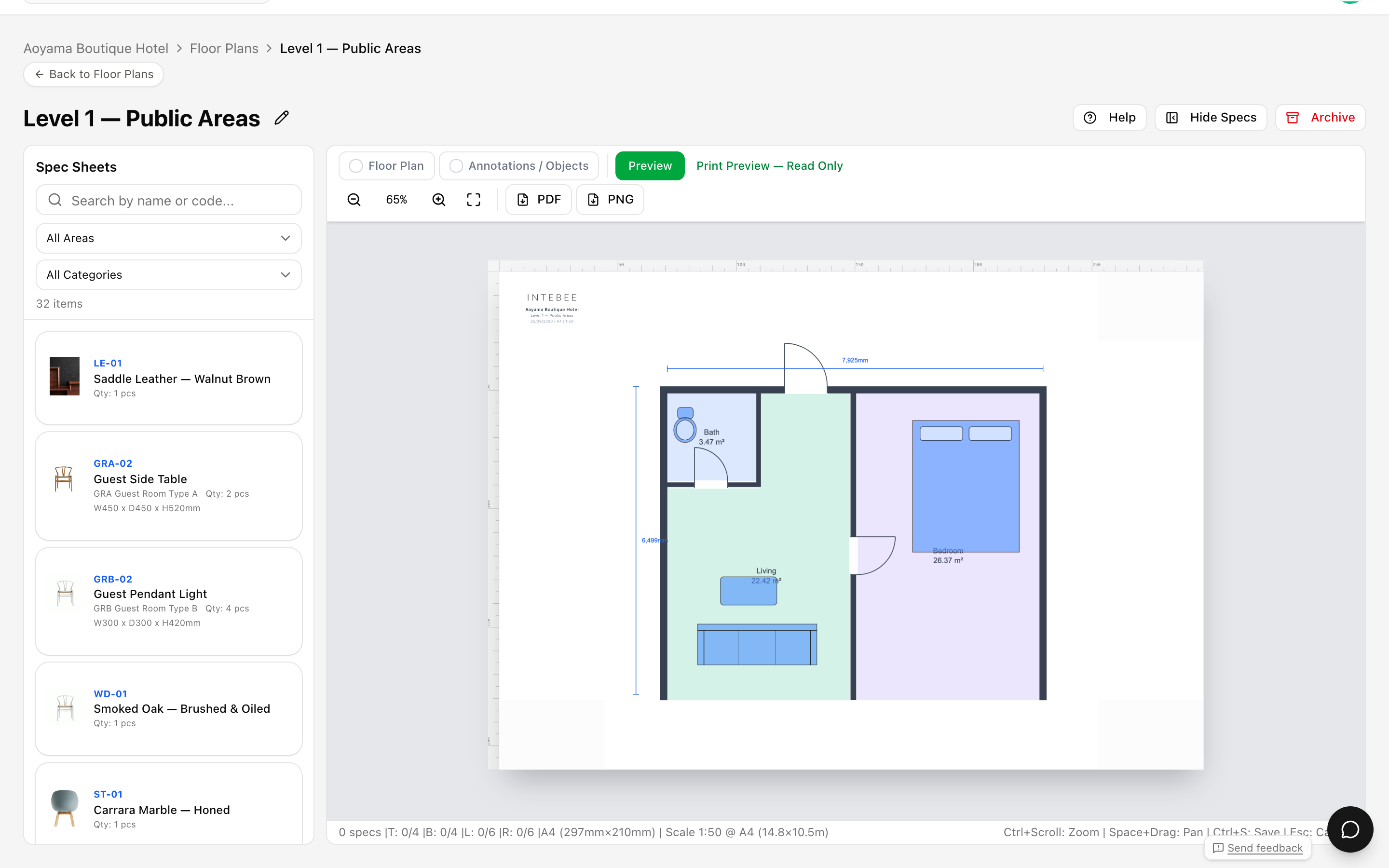

Einen Artikel platzieren

1. Öffnen Sie einen Grundriss im Editor und öffnen Sie das Panel Spezifikationsblätter.
2. Finden Sie den Artikel — filtern Sie über Alle Bereiche und Alle Kategorien oder über Nach Name oder Code suchen.... Jede Zeile zeigt Nummer, Menge und die verknüpfte Oberfläche sowie den Stoff.
3. Klicken Sie darauf. Ein Banner erscheint: Klicken Sie auf eine Zone zum Platzieren: mit der Artikelnummer, und jede Zone zeigt ihre Belegung (Rechts (3/6) oder Voll).
4. Klicken Sie auf die gewünschte Zone. Die Karte landet im nächsten freien Slot.

Eine ausgelastete Zone wird abgelehnt („Zone Oben ist voll“), und sind alle Zonen belegt, erhalten Sie „Alle Zonen sind voll“ — verschieben Sie eine Karte in eine freiere Zone, wählen Sie ein größeres Seitenformat oder beginnen Sie ein zweites Blatt. Der Griff oben an jeder Karte bietet In anderen Slot verschieben: antippen, dann den gewünschten Slot antippen.

Auf die Zeichnung verweisen

Eine Karte allein sagt was; eine Führungslinie sagt wo. Jede Karte trägt an der Kante zur Zeichnung hin eine kleine Schaltfläche + — immer sichtbar, sodass es auch auf einem Touchscreen funktioniert. Klicken Sie darauf und ziehen Sie das Ende der Linie zu dem Punkt, auf den sie sich bezieht. Eine Karte kann mehrere Führungslinien tragen, für einen Artikel, der an mehr als einer Stelle vorkommt.

Klicken Sie eine Führungslinie an, um sie zu markieren, und eine Stilleiste erscheint: Linien-Farbe, durchgezogen / gestrichelt / gepunktet und eine Breite von 1 bis 4 px, am Ende Führungslinie entfernen. Ein Klick auf eine bereits markierte Führungslinie fügt einen Stützpunkt hinzu, sodass eine Linie um die Zeichnung herum geführt werden kann, statt sie zu kreuzen. Führungslinien wandern mit beiden Enden mit, sodass sie beim Bearbeiten des Plans nicht ins Leere zeigen.

Den Plan lesen

• Die Karten tragen die Artikelnummer, sodass jeder mit dem exportierten Spezifikationsbuch sofort vom Plan zum Dokument querverweisen kann.
• Eine Karte, deren Spezifikationsblatt gelöscht ist oder im Papierkorb liegt, wird ausgeblendet, nicht entfernt: Die Statusleiste zählt sie als ausgeblendet (gelöscht), und sie kehrt an ihren Platz zurück, wenn das Blatt wiederhergestellt wird.
• Filtern Sie die Spezifikationsliste nach Bereich, dann lässt sich leicht prüfen, dass alles für einen Raum Spezifizierte tatsächlich auf dem Blatt steht — und dass nichts auf dem Blatt steht, das nicht spezifiziert wurde.

Typische Arbeitsabläufe

• Design-Review — gehen Sie den Rahmen Karte für Karte gegen die Spezifikationsliste durch, um fehlende Artikel vor der Ausstellung zu finden.
• Baustellenübergabe — exportieren Sie den Plan mit PDF exportieren zusammen mit dem Spezifikationsbuch; Auftragnehmer finden jeden Artikel ohne Rätselraten.
• Revisionen — wird ein Artikel ersetzt, aktualisieren Sie das Spezifikationsblatt. Die Karte zeigt weiterhin auf dieselbe Nummer, sodass der Plan gültig bleibt.
